In questa sezione presentiamo delle periferiche decentrate che potranno essere collegate come espansione del sistema Siemens in TIA PORTAL.
Innanzitutto mettiamo a disposizione i file descrittivi GSD per il riconoscimento del modulo di testa. -> Download Phoenics contact GSD
Dopo l’installazione dei file descrittivi GSD potremmo effettuare la ricerca nel catalogo hardware.
Il modello in esame è un IL PN BK DI8 DO4 2TX – PAC adatto alla comunicazione PROFINET.
Lo troviamo facilmente nel catalogo hardware inserendo l’abbreviazione “pho” nella barra di ricerca. Una volta trovato e inserito assegneremo l’indirizzo IP che in questo esempio è 192.168.0.91
Procediamo mondando i moduli di espansione, inserendo prima due digital input a 32 DI, identificati con la sigla IB IL24DI 32/HD PAC – 2862835, in questa maniera vengono assegnati gli indirizzi per il controllo digitale da parte della CPU.
Aggiungiamo un modulo con 32 uscite digitali IB IL24DO 32/HD PAC – 2862822
Affianco agli indirizzi, ad esempio, per il promo gruppo, dal byte 11 al byte 14, è mostrato il modello del modulo di espansione.
Da questo link è scaricabile il programma demo che mostra l’istallazione del device tramite i GSD sopra indicati e l’istallazione di tre moduli di input e due di output aggiuntivi.
Download programma demo di configurazione: Phoenix
Download programma demo aggiornato estate 2026 V21: Phoenix stazione 1

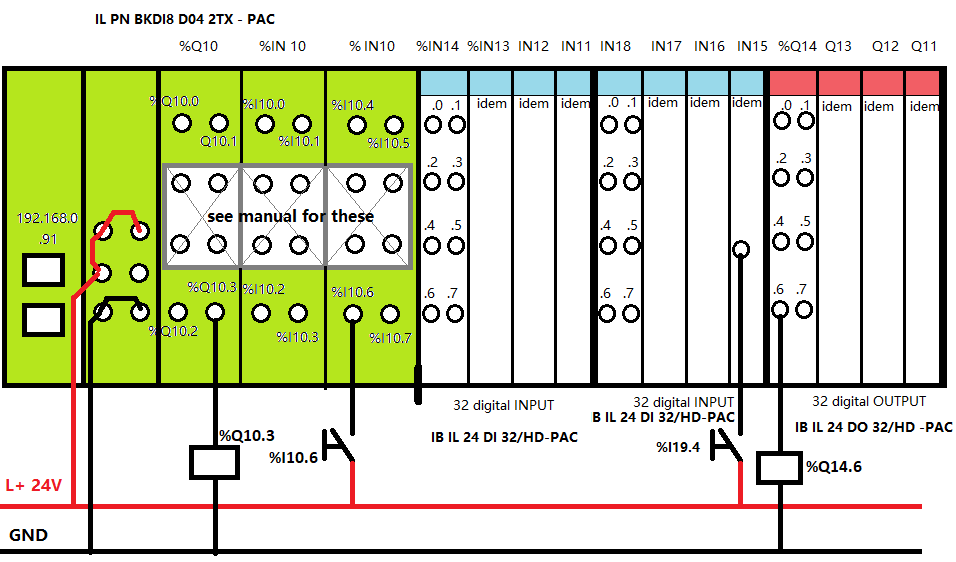

Il laboratorio G-Tronic, per esercitazioni duranti i corsi, è munito del dispositivo mostrato nel disegno successivo completo di esempi di cablaggi in IN e OUT e delle alimentazioni.
E’ in grado di pilotare ben 104 ingressi digitali (primi tre moduli a destra dell’accoppiatore di rete) e 68 uscite digitali con gli indirizzi mostrati nello schema a patto che la periferica decentrata sia stata montata come primo device nella vista di rete alla CPU di controllo. (gli indirizzi cambiano se altri device, ad esempio un ET200 Siemens sono già presenti e questo ne viene posto in coda).
Per una visone più chiara scaricare l’immagine ed eseguire lo zoom. I morsetti indicati in bianco e barrati sul modulo di testa si usano in caso di collegamento di sensori a tre fili provenienti dal campo. In caso di utilizzo di semplici relè o pulsanti/fine corsa è sufficiente chiudere il circuito a massa (A2 delle bobine) oppure a L+ in caso di input.
Seconda stazione Phoenix contacts con ingressi e uscite analogiche.
Il laboratorio G-Tronic si arricchisce di un secondo modello di periferica decentrata Phoenix.
Viene assegnato l’IP 192.168.0.104 nel contesto del laboratorio G-Tronic.

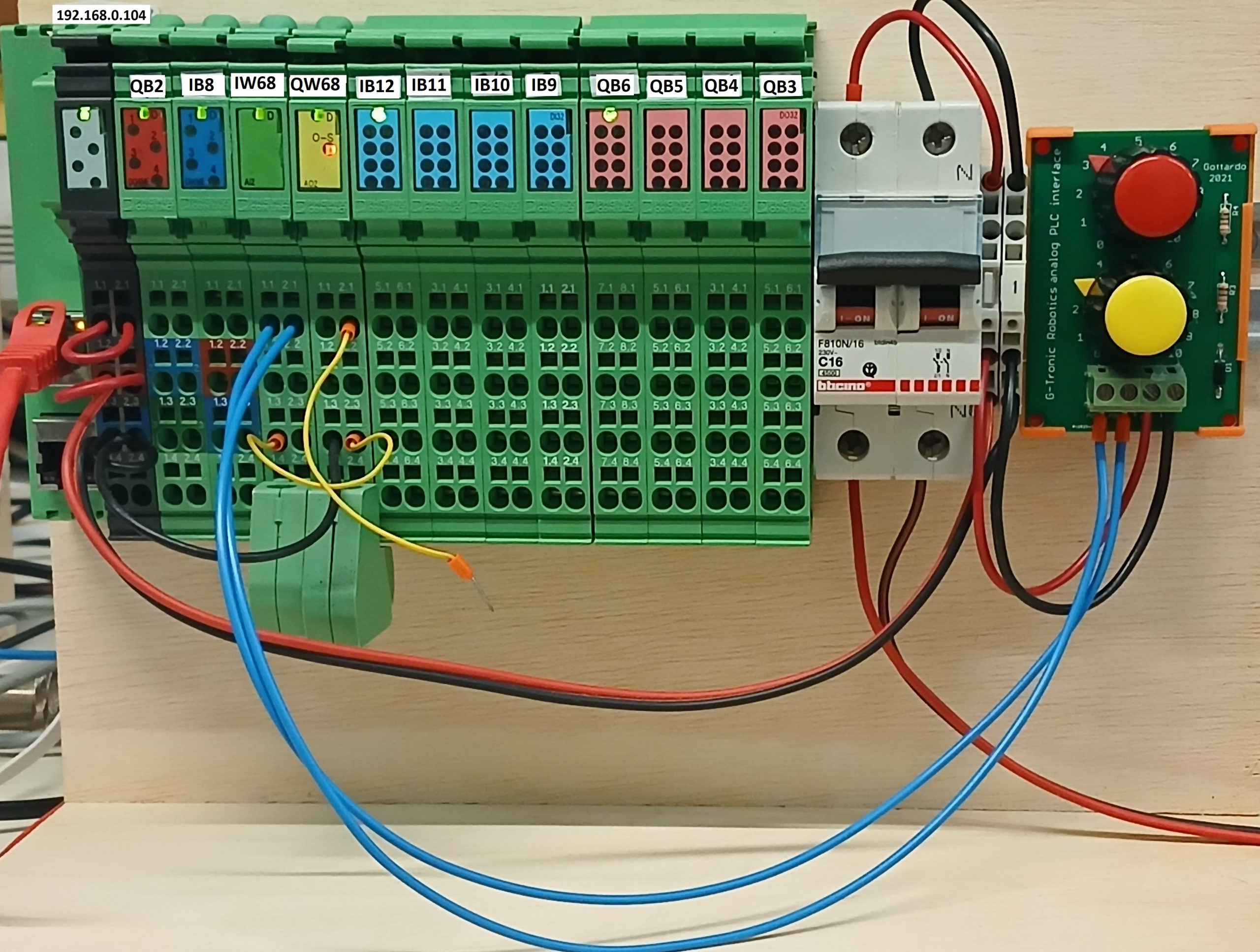

La periferica decentrata dispone di moduli analogici, a cui è collegata la scheda di simulazione a due canali, di produzione G-Tronic, spiegata nei libri di testo, e visibile nella foto. Sono disponibili schede per l’acquisto. la configurazione completa è la seguente:
Scarica i file di configurazione PHOENIX GSDXML modello con analogici
Scarica programma demo con analogici TIA V21: Demo con analogici V21
Il modulo di testa ha questo codice: IL_PN_BK_PAC-V1.1-20190603
I moduli di espansione sono:
IB IL 24 DO 4-ME_1 code 2863931
IB IL 24 DI 4-ME_1 code 2863928
IB IL AI 2/SF-ME_1 code 2863944
IB IL AO 2/U/BP-ME_1 code 2863957
IB IL 24 DI 32/HD PAC code 2862835
IB IL 24 DO 32/HD PAC code 28628227
Lettura Analogiche da Phoenix_20230307_2250
Dal link potrai scaricare un programma demo per TIA V18 che configura il il modulo di testa con 4 digital output e 4 digital input.
