Questo template è di fatto un programma vuoto che può essere utilizzato per velocizzare lo sviluppo del programma, durante le lezioni di laboratorio di breve durata, ad esempio due ore. Se gli allievi hanno ormai consolidato la creazione del progetto e l’inserimento dei blocchi standard oltre che l’Hardware impegnato, diventa lungo e ripetitivo il creare ex-novo la struttura, togliendo tempo disponibile allo sviluppo del topic della lezione.

Questo file funziona così: Scaricare il file ZIP sul proprio PC eseguendo tasto destro, salva link con nome, quindi scompattare usando le funzioni di Windows.

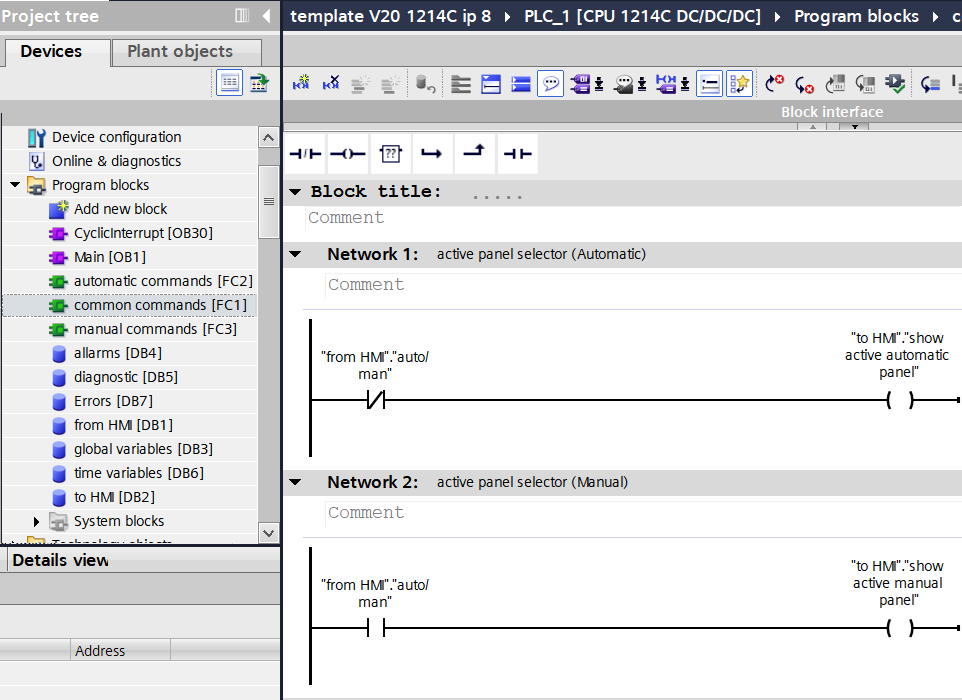

Il file ZAP20, dovrà essere aperto, in TIA V20, con la funzione open. fatto questo comparirà, nel project tree, un programma, che in alcuni casi potrà necessitare di un adattamento all’hardware effettivamente in uso. Il cambio dell’hardware avviene cliccando sull’icona della stazione interessata, e agendo alla voce change device. (l’hardware si adegua mentre il software permane).

Per scaricare con Windows 11, eseguire tasto destro sul link seguito da salva con nome, successivamente (mantieni).

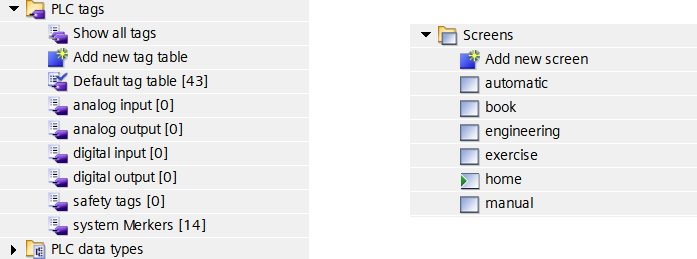

La lista delle tabelle delle tags mostra la suddivisione tra le tipologie dei segnali, analogici, digitali, per ingressi e uscite, e dei segnali provenienti dall’area safety.

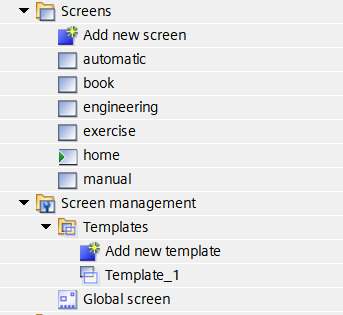

IL pannello HMI è suddiviso in più pagine e contiene un template di suo generale. E’ possibile rimuovere parti o modificarle per adattarle alle proprie esigenze.

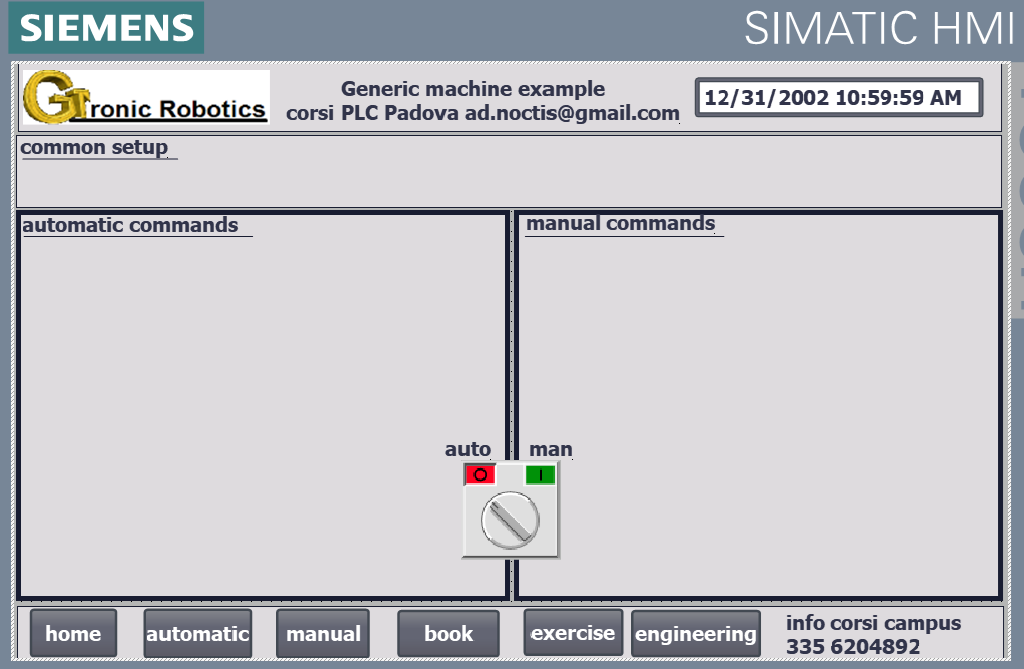

Il template ha il sottostante aspetto, contiene tre pannelli di cui due selezionabili tramite il selettore rotativo. Il pannello attivo è evidenziato tramite il bordo in verde piuttosto che nero.
