Edizione 2022.
In questa prima edizione, attivata in via sperimentale, hanno aderito ben tre scuole tra cui ITT A. Volta di Frosinone, che ha pensato di premiare gli allievi che si sono maggiormente distinti per rendimento, entusiasmo e forza di volontà.
Nella foto il primo gruppo della prima edizione del Summer camp 2022, Programmazione dei PLC Siemens con TIA PORTAL V17
L’istituto tecnico di Potenza, IIS ten R. Righetti Melfi, ha invece inviato i suoi migliori elementi in uscita dopo aver sostenuto l’esame di stato.
Un esempio di programma svolto durante il periodo didattico è stato il controllo del gruppo valvole con tabella di attivazione impostabile dall’utente.
I valori iniziali iniziali della tabella di commutazione ciclica sono riportati sotto:
| EV3 | EV2 | EV1 | time |
| 1 | 1 | 0 | 4s |
| 0 | 0 | 1 | 3s |
| 0 | 1 | 0 | 5s |
| 1 | 1 | 1 | 3s |
| 0 | 1 | 1 | 6s |
Sulla colonna “time” sono riportati i tempi di permanenza della configurazione ovvero della specifica riga della tabella.
Per realizzare il selettore tramite una rampa ciclica bisogna sommare questi tempi e rilevare quando questa si trova negli specifici range tramite i comparatori IN_RANGE, ad esempio la prima riga è attiva tra 0ms e 4000ms poi si entra nella seconda configurazione tra 4001 e 7000ms, valore ottenuto sommando 3s ai 4s già passati.
Commessa: Tre elettrovalvole intercettano i rispettivi tubi, quando eccitate permettono il passaggio del fluido alla loro destra.
Il ciclo può essere essere commutato in automatico tramite un “rotary switch” , che controlla la variabile bool nel DB globale chiamata “auto/man“.
Si tracciano poi i diagrammi corsa tempo impostando i MOVE dei valori integer 0 quando il bool di controllo è a zero e 10 quando lo stesso è a uno logico.

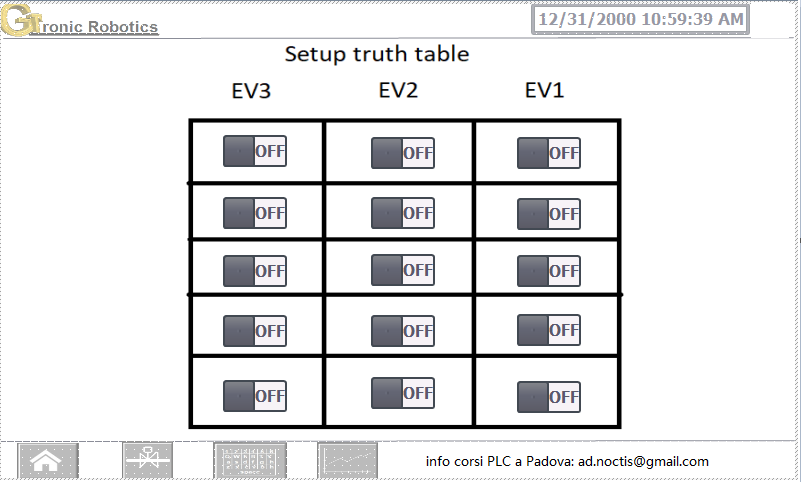

Il ciclo preimpostato iniziale, come da tabella, può essere modificato agendo nella sottostante pagina.
Gli allievi hanno ricevuto un attestato di frequenza e la certificazione di avere sostenuto parte del PCTO presso l’azienda G-Tronic Robotics e Enron soft srl. Mezza giornata è stata dedicata alla visita aziendale presso GALVO service s.r.l.
Scarica il progetto completo è -> ControlloValvola
