Effetto luci "Supercar".
Aggiungiamo un simpatico effetto luminoso all'automobile o allo scooter.
|
|
|

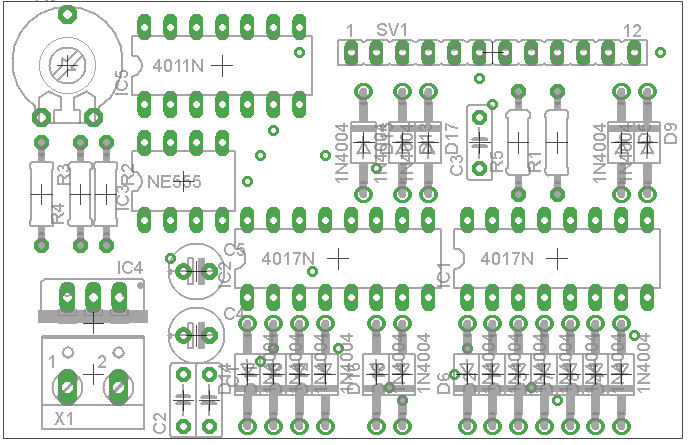

Il progetto è stato realizzato usando il CAD Eagle a Febbraio 2010. L'immagine sottostante mostra il layout dei componenti. Come possiamo vedere il PCB risulta molto compatto. Ritengo possa rappresentare un utile esercizio di elettronica digitale e questo è il motivo per eseguire il progetto con elettronica tradizionale e non tramite un semplice micropic.
scarica il progetto Eagle del progetto supercar a 10 Led (senza porta Led)
Piste nel lato componenti
piste nel lato saldature
circuito stampato con piste in entrambi i lati.
download dei file costruttivi (gerber) del pcb supercar a 10 LED
