Circuiti stampati disponibili.

Prendere contatto tramite la mail ad.noctis@gmail.com

Circuito stampato Micro-GT Toy PLC, disponibile in singolo esemplare o in piccole serie.

Micro-GT_Toy_PLC_pcb

Solo PCB, singolo esemplare  8€ (spedizione compresa in Italia, posta tradizionale).

Esemplari con chip 16F877A oppure 887 preassemblati 12€ (spedizione compresa in Italia)

PCB prototipo, con piccole correzioni da eseguire, 5€ ad esemplare

Micro-GT mini PCB

Circuito stampato Micro-GT mini (prima serie), disponibile in singolo esemplare per hobbistica o piccole serie per laboratori scolastici o affini. Microcontrollore a 28 pin, ad esempio 16F876A. Schema elettrico disponibile online.

Singolo esemplare 5€ (spedizione compresa in Italia, posta tradizionale).

Lotti di 10 esemplari 40€ (spedizione compresa in Italia, posta tradizionale).


Micro-GT IDE prima serie lato componenti

Circuito stampato Micro-GT IDE (prima serie), disponibile fino ad esaurimento scorte in singolo esemplare per hobbistica o piccole serie per laboratori scolastici o affini. Vari microcontrollori su zoccolo ZIF, quelli più noti sono il 16F877A a 40pin e il 16F876A a 28pin, ovviamente potrete mettere i pic a 18pin come il vecchio 16F84 e i moderni da esso derivati. Nella scheda e’ possibile commutare tra due quarzi a 20Mhz e 4Mhz. Contiene una sezione programmer seriale, le interfacce di potenza per il collegamento dei motori DC con inversione di marcia e un motore stepper.  I display standard sono on board mentre gli LCD hanno i connettori predisposti. E’ possibile montare anche pic della serie 18. Schema elettrico disponibile online.

Singolo esemplare 15€ (spedizione compresa in Italia, posta tradizionale).

Lotti di 5 esemplari 40€ (spedizione compresa in Italia, posta tradizionale).


Micro-GT mini 2 (prima serie)
Micro-GT mini 2 prima serie
Micro-GT mini 2 (prima serie) disponibile fino ad esaurimento scorte.
Predisposto per PIC a 28 pin (tipicamente 16F876A oppure 18F2550). Porta seriale su DB9 acquisita con MAX232. Alimentazione tramite i 5V di una USB. Porta di programmazione ICSP. Ottima per realizzare controlli e sistemi di acquisizione di piccole dimensioni.
Prezzo fornitura del solo circuito stampato 5€ (spedizione compresa in Italia, posta tradizionale).

Orologio Micro-GT

Kit (solo PCB) per costruire un ottimo Orologio ore:minuti basato su PIC a 18pin.

I firmware esistenti, disponibili per download nel sito, sono per 16F84A (sconsigliato perché obsoleto) oppure il più performante 16F1827, l’orologio risulterà più preciso.

I quattro pulsanti permetto di aumentare/diminuire l’ora visualizzata nel display.

Il secondo chip e’ un decoder BCD 7 segmenti per il controllo dei 4 digit a sette segmenti.  Lo schema elettrico e’ disponibile online.

Singolo esemplare 5€ (spedizione compresa in Italia, posta tradizionale).

Lotti di 10 esemplari 40€ (spedizione compresa in Italia, posta tradizionale).

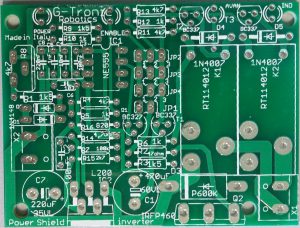

Micro-GT PWM Power Inverter minishield

Circuito stampato PWM power inverter per il controllo del verso di marcia e della velocità di un motore DC di grosse dimensioni fino 20A (dipende dai relè che monterete). Il diodo di ricircolo e’ onboard.

Due Led indicano il verso di rotazione e un terzo led l’accensione del controllino.

Il circuito può funzionare in maniera autonoma, aggiungendo il potenziometro per il controllo della velocità e i pulsanti/interruttori per il verso di marcia, oppure potrà essere collegato a un sistema embedded Micro-GT oppure Arduino o anche a un comune PLC.

Lo schema elettrico e’ disponibile online.

Singolo esemplare 5€ (spedizione compresa in Italia, posta tradizionale).

Lotti di 10 esemplari 40€ (spedizione compresa in Italia, posta tradizionale).


Modellismo o tesine scolastiche, Mini semaforo.

20160717_174101

Circuiti stampati per mini semafori (solo paletti), altezza 5cm, per LED diametro 3mm, disponibili a 3 luci (traffico automobilistico) oppure 2 luci (traffico pedonale). Assemblando le resistenze da 1K potranno essere controllati dai sistemi embedded Micro-GT oppure Arduino, mentre con le resistenza da 4k7 potranno essere collegati ai normali PLC.  Il sistema e’ un’ottima esercitazione di laboratorio citata sia nel libro di testo Let’s program a PLC che Let’s GO PIC!!! the book.

Fino ad esaurimento delle scorte:

Singolo esemplare, come mostrato in immagine, 5€ (spedizione compresa in Italia, posta tradizionale). Per avere solo paletti a 3 luci contattare via email per verificare la disponibilità.


Controller per robotica semovente.

Micro-GT Smart controller

Il Micro-GT Smart controller e’ un circuito espressamente studiato per controllare robot semoventi (su ruote o su cingoli) oppure piattaforme mobili (automobiline elettriche con bambini a bordo, monopattini, cyclette a pedalata assistita, ecc).

Ottimo per tesine o tesi di laurea. Il circuito ha anche applicazioni professionali. Predisposto per microcontroller a 28pin (tipico 16F876). Ingresso ICSP, porta seriale, alimentazioni di potenza separate.

I relè di possono portare fino a 20 ampere per motore. Due motori sono predisposti per controllo della velocità e della direzione grazie al doppio ponte H integrato di potenza. Altri due motori di grande potenza possono essere controllanti in velocità, in totale 4 grossi motori.  La scheda e’ predisposta per 8 servomori ausiliari per  le appendici del robot, ad esempio il braccio manipolatore. Oltre ai canali PWM software nella scheda sonoGeneratore PWM o onda quadra miniaturizzato PCB o Kit implementati due canali hardware indipendenti.

E’ possibile interfacciare la scheda con un numero elevato di minishield PWM power inverter aumentando notevolmente il numero di attuatori.

Singolo esemplare 12€ (spedizione compresa in Italia, posta tradizionale).

Lotti di 10 esemplari 80€ (spedizione compresa in Italia, posta tradizionale).


Mini controller per motori DC.

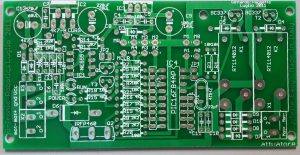

Controller Motori DC inversione e PWM

Con un PIC a 18 pin, ad esempio 16F84 (sconsigliato perché obsoleto) oppure un 16F1827, o similari, e’ possibile controllare l’inversione di marcia di un grosso motore DC fino a 20A (dipende dai relè che monterete) e contemporaneamente la velocità di un grosso motore DC tramite una sezione PWM hardware. Gli schemi sono disponibili online.

costo del solo PCB 10€ (spedizione compresa in Italia, posta tradizionale).

Costo di un lotto di 10 PCB 80€ (spedizione compresa in Italia con posta tradizionale)


Generatore PWM o onda quadra miniaturizzato PCB o Kit.

PWM oscillator Generatore di PWM o onda quadra G-Tronic

Generatore di onda Quadrata oppure di segnale PWM di dimensione estremamente compatto.  Applicazioni: Controllo di velocità dei motori DC, stadio driver di una sezione di potenza non compresa nella fornitura, ad esempio un MOSFET o un IGBT. Generatore di funzione. Esercizio scolastico di montaggio SMD. Applicazioni industriali varie (non certificate CE). Il generatore di onda quadra può essere impostato a una frequenza fissa calcolabile, mentre il generatore PWM può essere collegato a un controllo manuale a potenziometro. Il circuito risulta essere molto stabile. Schemi disponibili.

Prezzo PCB 1 esemplare 5€ (spedizione con posta tradizionale compresa)

Prezzo 1 esemplare assemblato, escluso il potenziometro, 10€ (aggiungere 2 euro per la spedizione con posta tradizionale)

Prezzo 4 esemplari PCB, come mostrati nell’immagine 12€ (compresa la spedizione)


Display LED 4 digit per Micro-GT o Arduino o PLC.

Display Micro-GT per orologio

Display Micro-GT schema

Orologio Micro-GT con display

Display a 4 digit LED a catodo comune verdi o rossi (dipende dalla disponibilità). Le resistenze vanno assemblate a parte o sui fori da cui poi derivare il flat. Questo permette di dimensionarle in funzione dell’applicazione, ad esempio schede a micproprocessore oppure PLC per funzionare alle tensioni più comuni 3V3 oppure 5V oppure 24V (PLC). Lo schema di collegamento è tra le immagini.

Il costo di 12€ comprende la spedizione con posta tradizionale (non raccomandata).


Amplificatore stereo HiFi 20+20W (fino ad esaurimento scorte)

20160717_174142

Ottimo amplificatore Stereo HiFi, di dimensioni compatte, lo schema elettrico si trova in questo sito nella sezione elettronica hobbistica. Può fornire fino a 20+20W in classe B, grazie agli integrati finali della National. Per anni e’ stato usato nelle scuole di formazione professionale come prova di laboratorio. L’assemblaggio e’ semplice e il funzionamento sicuro.

Costo del solo PCB  5€ (spedizione compresa in Italia, posta tradizionale).

Costo lotti di 10 PCB 40€ (spedizione compresa in Italia, posta tradizionale).
