Micro-GT IDE upgrade

La Micro-GT IDE 1 è ora disponibile con un kit di upgrade che permette di eliminare l’alimentatore esterno perché energizzata dalla porta USB, inoltre la connessione al PC notebook è diretta tramite un cavo USB standard. Il device verrà riconosciuto come porte seriale emulata e parametrizzabile da gestione dispositivo del pannello di controllo.

La velocità di comunicazione si spinge a 115200 bps, con i nuovi bootloader pensati per il PIC 16F887 .  Tutte le precedenti utility rimangono attive tranne il programmer integrato se la scheda viene ordinata ex-novo nella versione upgrade, come mostrata nell’immagine.

Per ordinare la Micro-GT Upgrade scrivi a: ad.noctis@gmail.com

Un breve corso che vi aiuterà a fare i primi passi

Scarica compilatori Hitech

Programma Orologio visualizzato sul display a sette segmenti della Micro-GT IDE

Scarica i sorgenti per Orologio_Micro-GT_IDE.X

I corsi di programmazione dei microcontrollori PIC si tengono a Padova il martedì e e il giovedì dalle ore 18:00 alle ore 23:00, da gennaio 2019 nella nuova sede di Via Andorra 22. E’ possibile, per chi viene da fuori città frequentare nelle sessioni week end. Sia per la versione week end che per la versione full immersion di 4 giorni comprendenti il week end è disponibile un servizio B&B. La durata del corso è di 40 ore e il costo, compresa IVA, è di 300€. inf su  ad.noctis@gmail.com

Corso breve XC per programmare le Micro-GT per 16F876 e 877:

  1. XC8 compiler
  2. XC compilers Pack
  3. XC_PIC_config   Questo programma imposta i fuses, legge input e pilota output
  4. XC_Lampeggio Questo programma esegue il lampeggio di un LED su RC0
  5. XC_supercar Il programma esegue supercar al PORTB, e definisce tutte le variabili
  6. Example of I2C external peripheral RTC programming -> RTC_Project
  7. Complete package of XC8 exercises -> Pacchetto_progetti_PIC
  8. Display LCD Hitachi HD44780 con compilatore XC8

Scarica un set completo di programmi per PIC18 compatibili Micro-GT PIC18F_examples

Scarica un set completo di programmi per PIC18 compatibili Micro-GT PIC18F_examples

Corso breve XC per programmare le Micro-GT per 18F45K22 e simili:

  1. StepperMotor_Rw_Fw.X realizzato per 18F45k22 con Code configurator e XC8

Micro-GT_IDE_upgradeRimane operativo il PIC16F877A con il medesimo bootloader.

e’ possibile trasformare la propria Micro-GT IDE semplicemente aprendo i jumper SV12 e SV11 e portandoci i due fili TX e RX provenienti dagli strip line del kit di trasformazione. Questo potrà essere comunque agganciato ai medesimi fori della porta COM.  In questo caso entrambe le porte e cavi, nonché programmer interno, rimangono operativi.

Micro-GT_IDE_con _UPGRADE

IL costo del solo KIT di upgrade, come mostrato nella figura sovrastante è di 15€ IVA compresa, esclusa la spedizione.

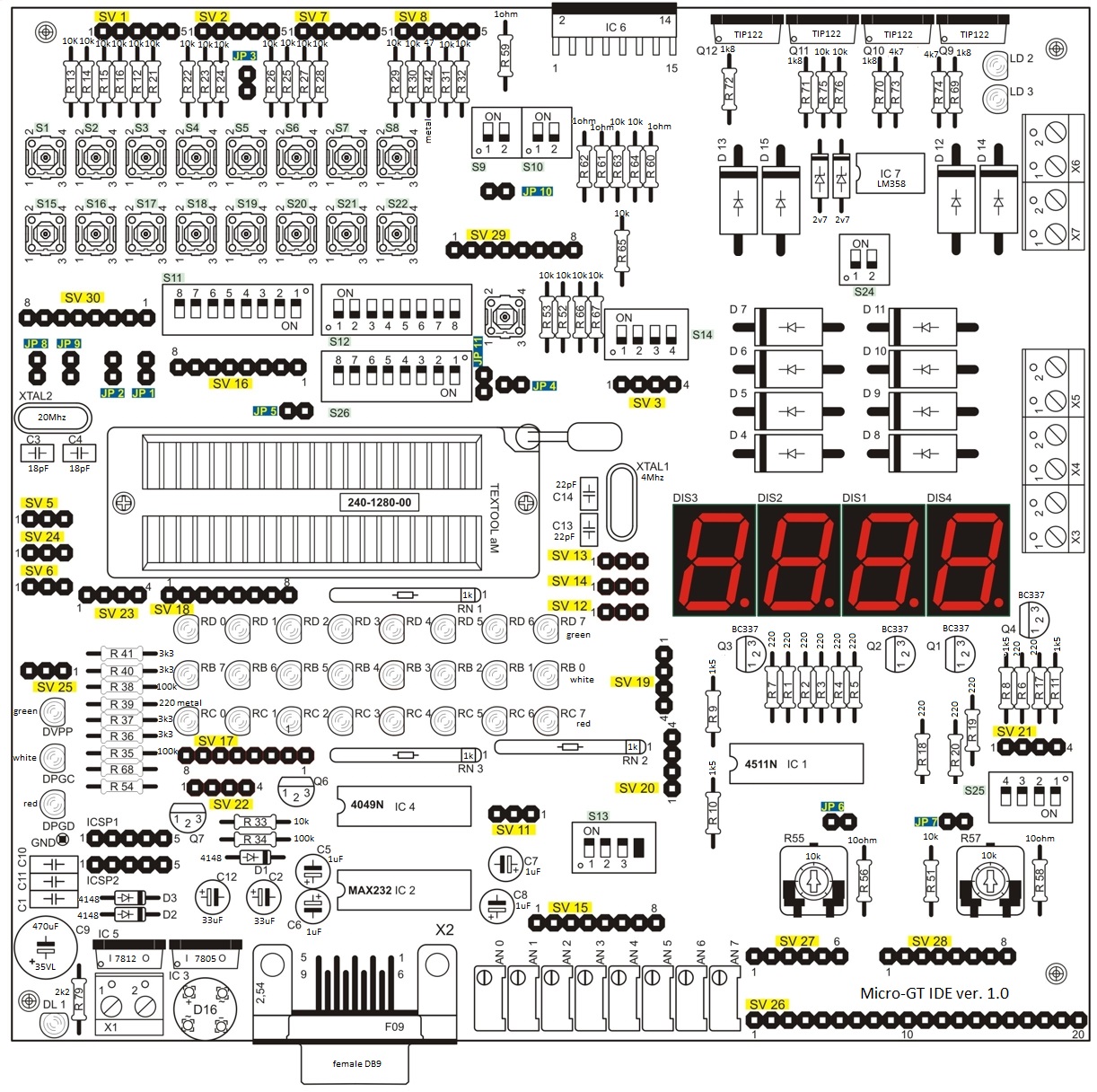

Micro-GT_IDE_Layout

Nella stessa maniera, il kit di trasformazione potrà essere abbinato alla Micro-GT mini come anche agli smart controller.

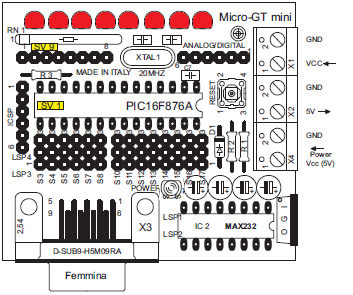

Micro-GT mini Layout (2)

smart_controller layout

Per tutti i prodotti di questa pagina è possibili richiedere anche il solo circuito stampato.
