Fotocellule multiple per mini automazioni.

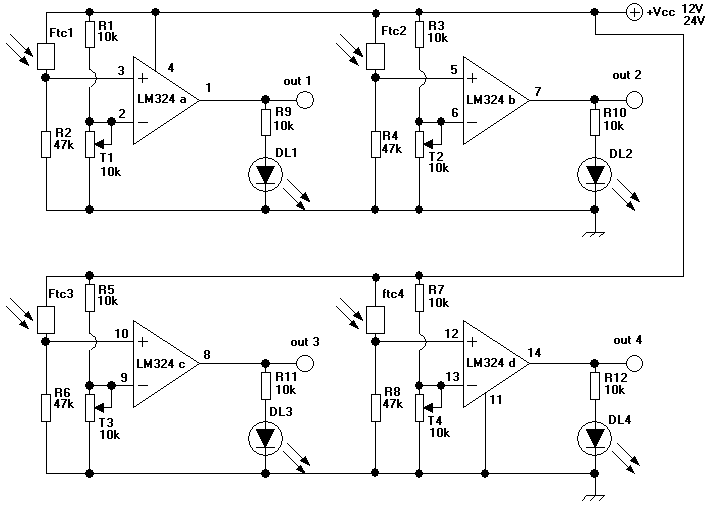

Con questo schema potrete realizzare un semplice circuito che potrà interfacciarsi a sistemi di controllo a microprocessore. Nella versione qui presentata vi è la compatibilità con gli ingressi digitali del PLC, ovvero 0 volt (segnale asente) e 24 volt (corrisponde a 1 logico). Si possono facilmente adattare i livelli di tensione in modo che possa essere interfacciato a una scheda a microprocessore con le tensioni standard TTL ovvero 0 - 5 volt.
Riportiamo qui sotto il circuito stampato PCB che sarà alloggiato in 6 esemplari in ogni basetta di misura standard 100x160 mm.

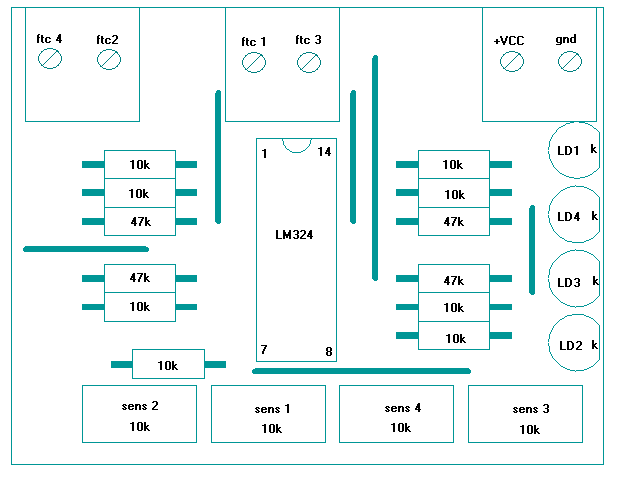

nella prossima figura viene riportato il solo Layout dei componenti per facilitare il montaggio.

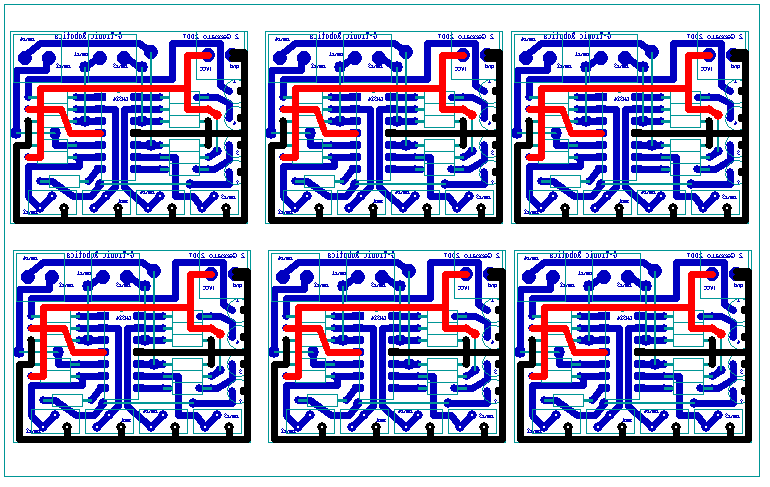

La basetta 100x160 mm ha l'aspetto che possiamo vedere nella figura sottostante.
nota importante: Dal link sottostante potrai scaricare il PCB per realizzare il circuito, esso è realizzato con FidoCad, se quando lo apri vedi solo una lista di numeri (netlist), significa che non hai installato il Fidocad nel tuo PC, questo software è gratuito, è totalmente sicuro per il tuo PC e richiede solo un minuto per il download da questo sito. Se ancora non lo hai scaricato lo puoi ottenere cliccando qui -> FidoCad.
Download il file FidoCad delle basetta 100x160 mm
