Espansione per Demoboard per il PIC16F876

scarica il PDF della documentazione tecnica di questa famiglia di PIC

La scheda demoboard per il PIC 16F876 presentata in questo sito può essere completata con questa espansione di I/O che mette a disposizione ben 22 uscite,  segnalate a LED, 8 ingressi digitali, con pulsanti normalmente aperti, collegabili a uno qualunque dei 3 port A,B,C (a seconda di come è programmato il PIC), 5 potenziomentri per  i segnali analogici, oppure 8 servomotori.

Il collegamento di questa scheda alla demoboard avverrà tramite cavo flat e sarà configurabile a seconda delle esigenze di programma.

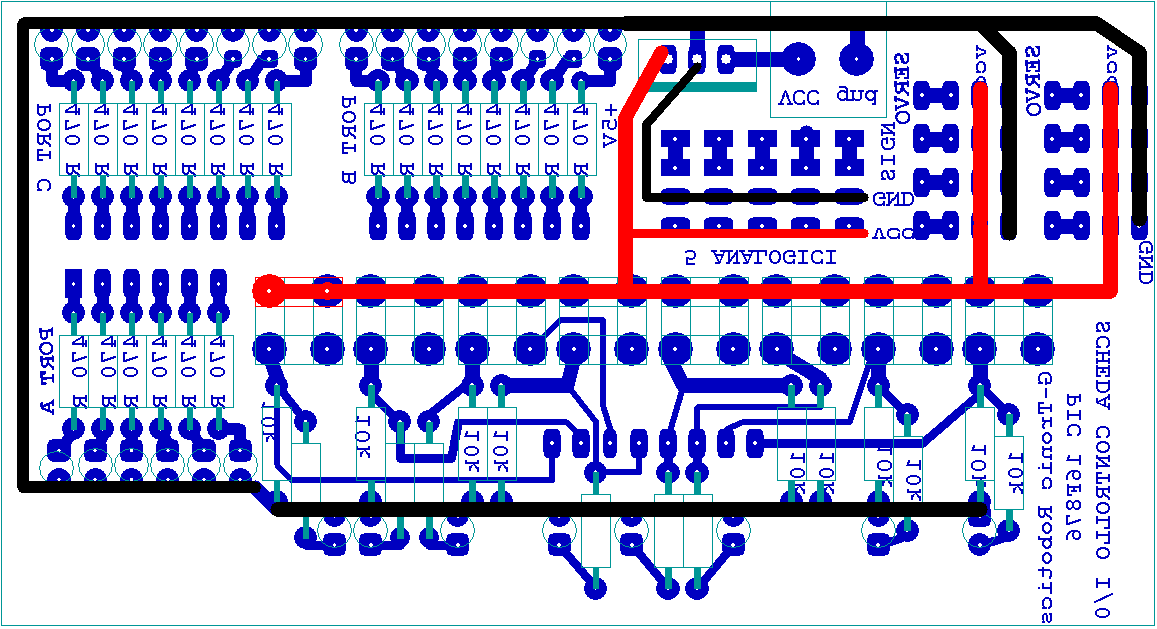

dwnload file FidoCad del PCB dell'espansione di I/O per demoboard PIC 16F876

nota: se scaricando il file dal link sovrastante vedi solo una lunga lista di numeri significa che nel tuo PC non è istallato FidoCad, lo puoi scaricare da questo link ->  FidoCad , è molto leggero, meno di 500Kbyte e non comporterà alcun problema per il tuo PC.

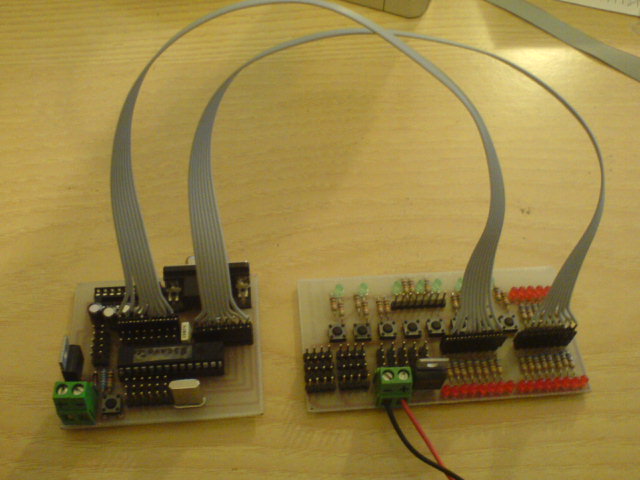

Nella foto sovrastante  c'è un esemplare della scheda di espansione di I/O connesso tramite due cavetti Flat al PORT B e al PORT C del PIC 16F876 della scheda demoboard. gli altri flat non sono stati conessi perchè la foto sarebbe risultata un po'caotica. Risulta ben in evidenza il morsetto per l'alimentazione separata degli eventuali servomotori, dei potenziometri di simulazione dei segnali analogici e degli otto pulsanti abbinati ad altrettanti LED verdi. La scheda di espansione è certamente uno strumento essenziale per chi si cimenta nella programmazione dei micro pic. Nota bene: benchè sia stata progettata specificatamente per la demoboard del 16F876 di questo sito essa può ovviamente essere impiegata per qualsiasi atro tipo di demoboard anche dedicate a diversi microprocessori.
