Amplificatore Hi-Fi 50 Watt a transistor.

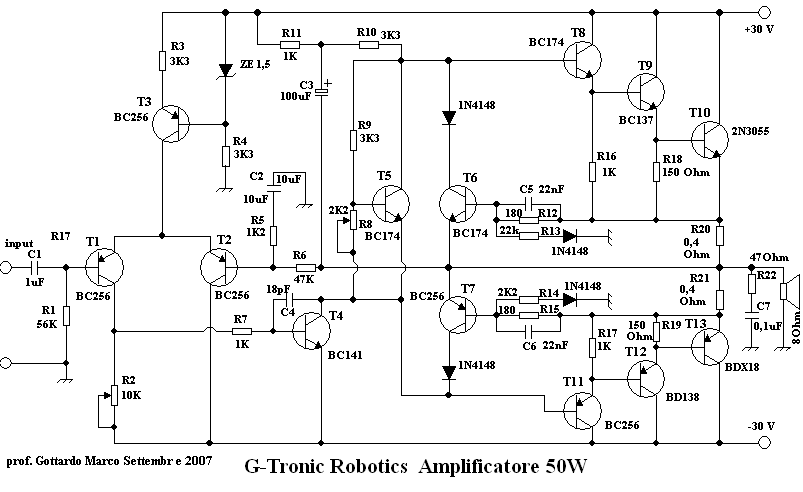

Potente amplificatore a transistor progettato secondo le più classiche configurazioni a pusch-pull a transistor. Questo schema è la migliore palestra per l'apprendimento delle soluzioni audio con componenti discreti di potenza. Nella figura è rappresentato un solo canale ed è privo di stadio preamplificatore quindi del controllo di toni e del volume. Necessita di una robusta alimentazione duale a circa +30, -30 Volt ottenibile da un robusto trasformatore con doppio secondario a 24Volt.
IL circuito è potente, economico e di buoni contenuti didattici.
-
Pilota altoparlanti da 4 Ohm a 8 Ohm.
-
Alimentabile con tensione duale +30/-30 V.
-
Necessita di ampi dissipatori di calore per lo stadio finale.
-
Ottimo rapporto segnale rumore.
-
Necessita di taratura nei punti R8 e R2.
nota importante: Dal link sottostante potrai scaricare il PCB per realizzare il circuito, esso è realizzato con FidoCad, se quando lo apri vedi solo una lista di numeri (netlist), significa che non hai installato il Fidocad nel tuo PC, questo software è gratuito, è totalmente sicuro per il tuo PC e richiede solo un minuto per il download da questo sito. Se ancora non lo hai scaricato lo puoi ottenere cliccando qui -> FidoCad.
