Amplificatore Stereo Hi-Fi
130+130 Watt

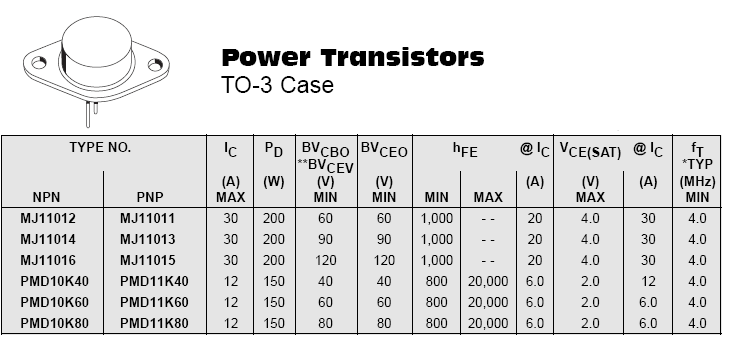

Potentissimo amplificatore stereo Hi-Fi che comprende un doppio stadio finale d'uscita costituito da una prima configurazione a pusch-pull con una coppia complementare di Darlighton (TIP142/TIP147) che piloterà il secondo pusch-pull costituito da una coppia complementare di robustissimi BJT costruiti in un housing di tipo TO3 (MJ11013 e MJ11014). Il pilotaggio delle coppie complementari è delegato ad un circuito integrato appositamente studiato dalla SGS-Thompson per questo scopo. Il TDA7250 è contenuto in un housing di tipo DIL (dual in line) con 10 + 10 pin.
L'immagine sovrastante mostra l'aspetto del TDA7250,mentre la sottostante da la disposizione dei pin..

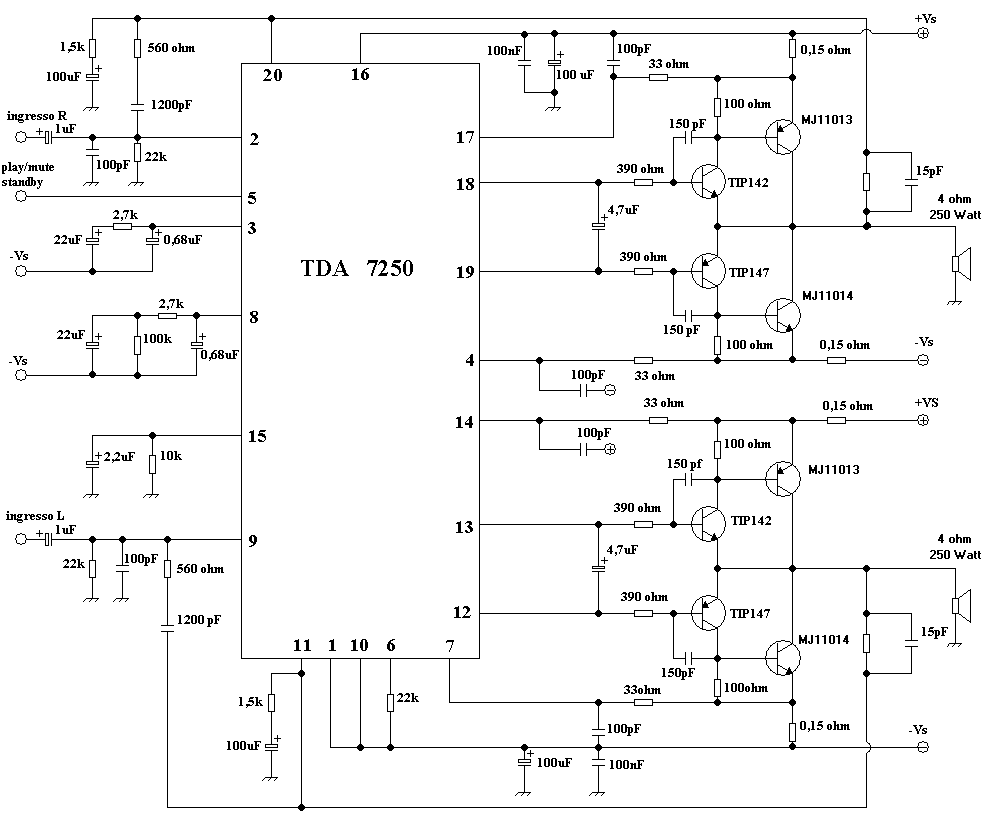

Lo schema elettrico risulta di facile comprensione, difatti il circuito integrato TDA7250 richiede solo pochi componenti aggiuntivi per ricreare la situazione ideale di tensioni e correnti atti al pilotaggio dei pusch-pull a darlighton. L'ingresso è in grado di accogliere segnali provenienti da qualsiasi fonte, tuttavia potrebbe essere interessante munirlo di uno stadio di ingresso di preamplificazione con controllo di toni (vedi ampli da 75+75 W presentato in questo sito), oppure uno stadio mixer al fine di poterlo utilizzare abbinato a strumenti musicali in piccoli gruppi impegnati in concerti di non troppo elevate dimensioni.
download schema elettrico sovrastante.
L'alimentazione del circuito integrato è duale e può avere un valore fino ad un massimo di +/- 45 Volt. Ottime potenze di uscita si ottengono già con una alimentazione pari a +/- 35 Volt. un così alto valore di alimentazione consente di collegare il circuito integrato assieme allo stadio finale senza dover aggiungere dei regolatori di tensione. La distorsione armonica totale sarà compresa tra un minimo di 0.004% fino d un massimo di 0,03%. Si raccomanda di usare altoparlanti di grandi dimensioni. Nella foto sottostante possiamo vedere un esemplare montato e collaudato completo di grandi alette di raffreddamento.
