Amplificatore Stereo Hi-Fi
25+25 Watt
Semplice funzionale ed economico Amplificatore stereo Hi-Fi realizzato con due circuiti integrati TDA2005M che consente di raggiungere una notevole potenza di uscita anche con una bassa tensione di alimentazione in ingresso. I circuiti integrati necessiteranno di un dissipatore di calore.
Il segnale dovrà pervenire all'ingresso del circuito preamplificato.
Lo schema elettrico risulta piuttosto semplice e realizzabile con un numero esiguo di componenti esterni. La realizzazione è di tipo a ponte e funzionerà solo se se l'integrato montato è di tipo "M". Se si intende realizzare l'amplificatore stereo con un solo TDA2005 dovremmo montare l'integrato tipo "S" ma ogni canale fornirà al massimo 10 watt. Questa configurazione a ponte è quella che fornisce il migliore compromesso.
download schema elettrico sovrastante.

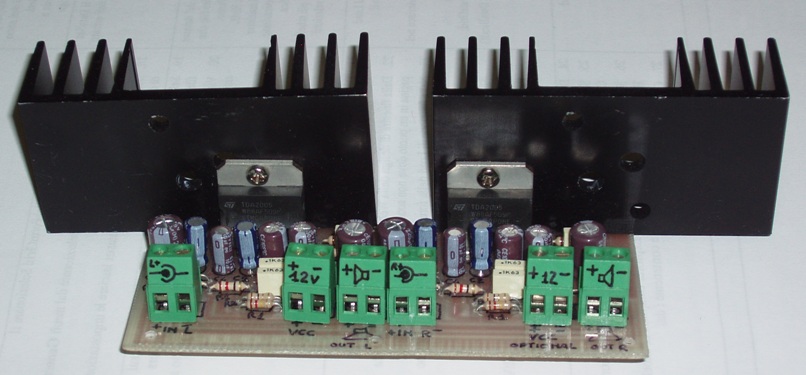

Nella foto sottostante possiamo vedere un esemplare montato e collaudato completo di alette di raffreddamento.
Le dimensioni di questo circuito sono 115 mm x 50 mm.
Anche se nella foto gli ingressi sono portati ai morsetti a vite è bene evitarlo al fine di non amplificare disturbi e ronzii collegando il segnale tramite del cavetto schermato saldato direttamente alla basetta.
Versione economica.
E' possibile costruire il medesimo circuito eliminando la resistenza da 120K tra il piedino 9 e 3 e i due condensatori elettrolitici connessi con il "+" ai piedini 11 e 7 e il " - " rispettivamente al 10 e all'otto. A parte un leggero ma fastidioso "Toc" in fase di avvio sugli altoparlanti la funzionalità del circuito non viene alterata.

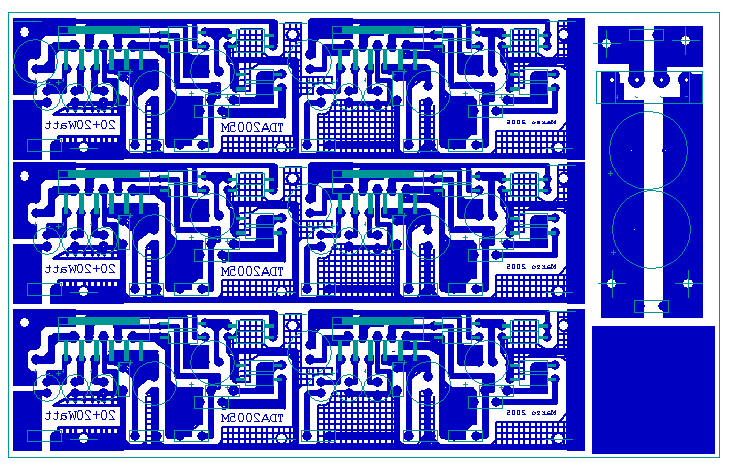

Sul PCB rappresentato in figura è stato evidenziato in colore Magenta la parte connessa a +VCC, e in Nero il piano di Massa Gnd. La retinatura delle masse aiuta all'eliminazione dei ronzii residui e quindi alla riduzione del rumore di fondo.
Nell'immagine sovrastante è riportata la distribuzione dei componenti per agevolare il montaggio.
In una basetta di dimensioni standard 100 mm x 160 mm sono stai alloggiati ben tre esemplari che verranno divisi dopo la fotoincisione utilizzando una semplice forbice da lamiera (cesoia). Nella stessa Basetta, allo scopo di ridurre al minimo i costi, è stato inserito anche il PCB di un alimentatore non stabilizzato in grado di alloggiare due condensatori elettrolitici di grosse dimensioni come richiesto per un buon funzionamento di questo Amplificatore. L'alimentazione dovrà essere compresa tra gli 8 e i 18 Volt. Si consiglia l'utilizzo di un ponte di diodi in grado di sopportare almeno 4 Ampere.
nota importante: Dal link sottostante potrai scaricare il PCB per realizzare il circuito, esso è realizzato con FidoCad, se quando lo apri vedi solo una lista di numeri (netlist), significa che non hai installato il Fidocad nel tuo PC, questo software è gratuito, è totalmente sicuro per il tuo PC e richiede solo un minuto per il download da questo sito. Se ancora non lo hai scaricato lo puoi ottenere cliccando qui -> FidoCad.
download file FidoCad Ampli Stereo con TDA2005M ( senza Bootstrap) basetta 100 x 160 mm
